W13

本週主要為零件、產品大改良

零件檔載點:零件檔

更進如下:

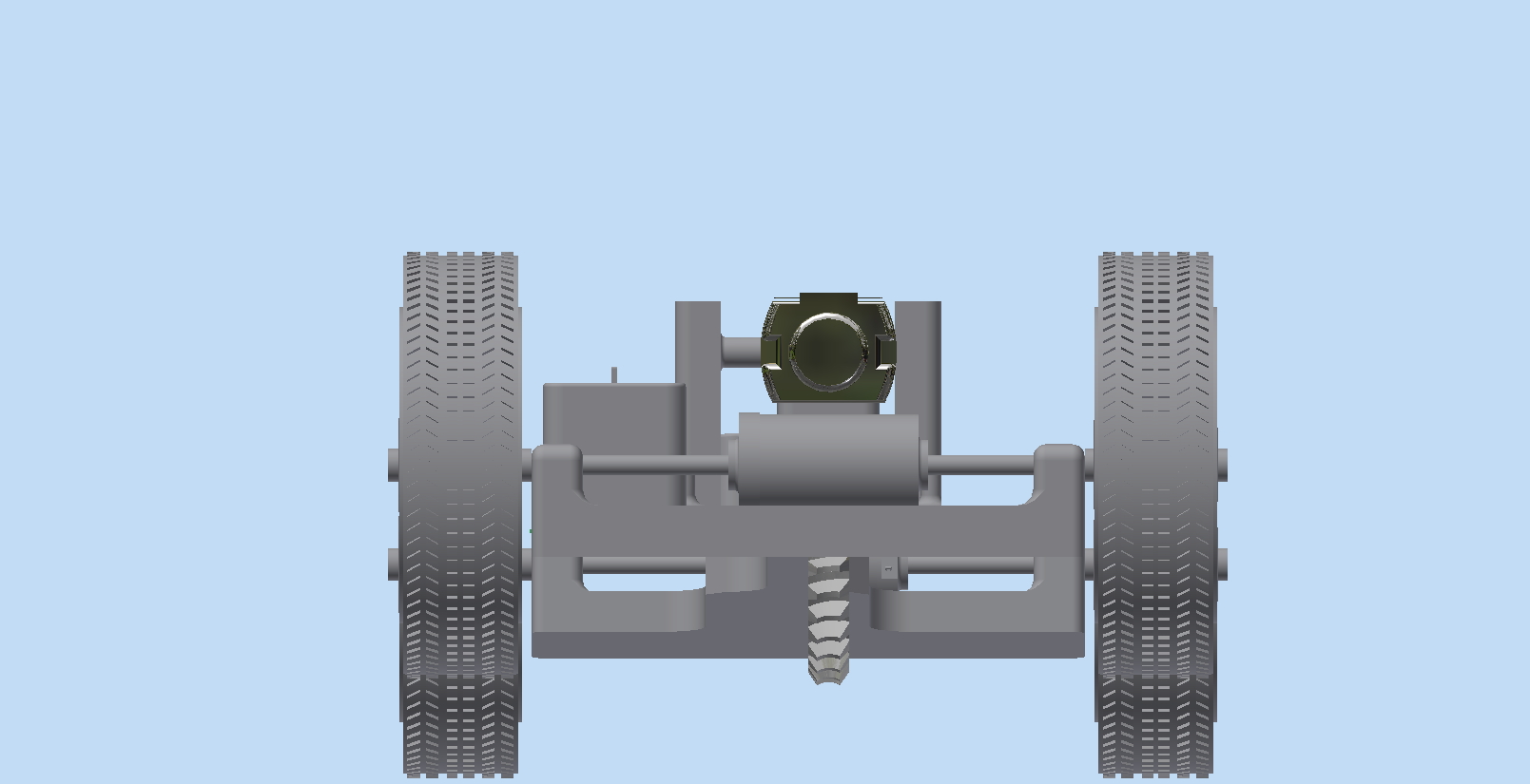

1.輪胎加大，紋路朝前，為了讓摩擦力增加

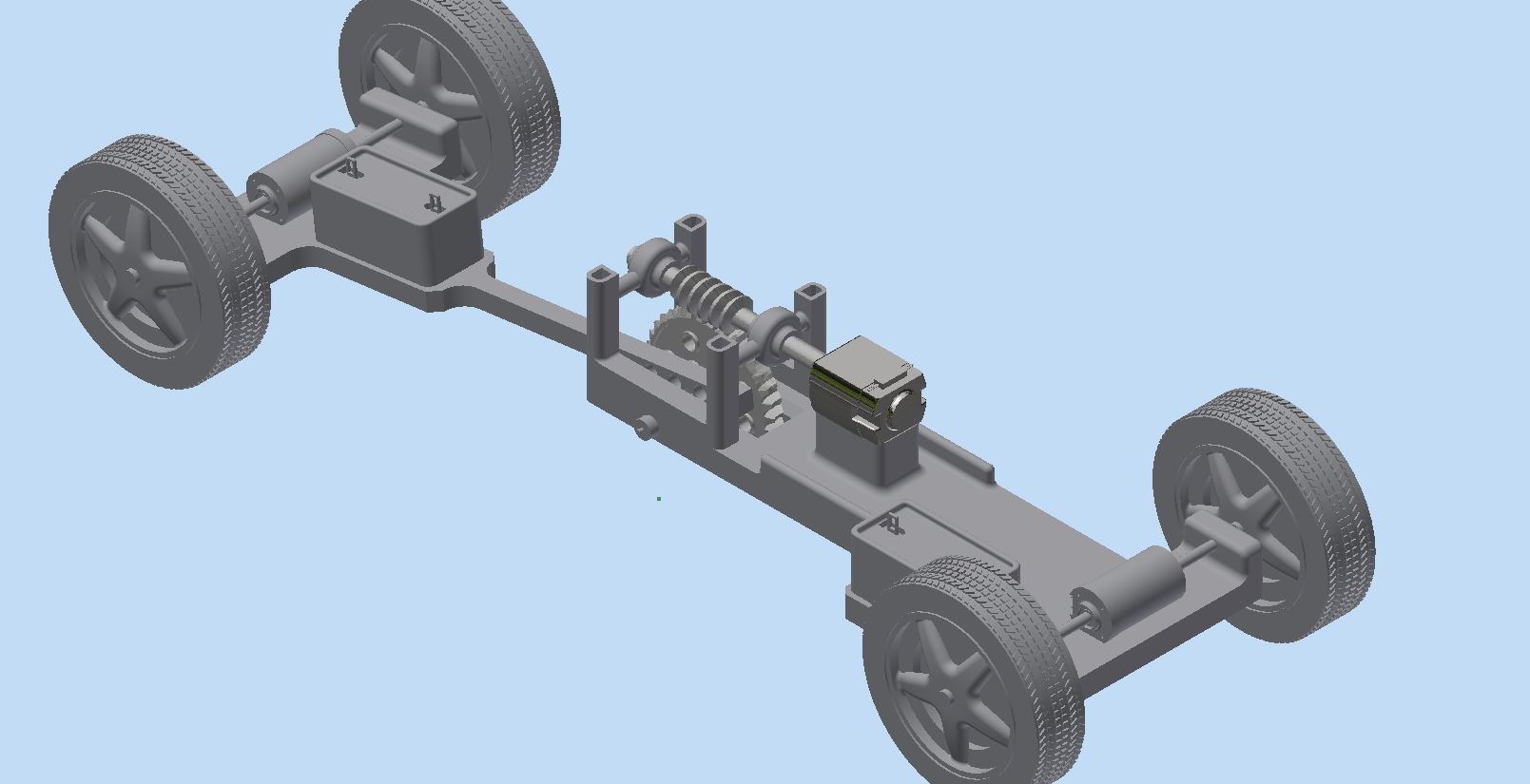

2.將單向馬達架高，直接驅動蝸桿蝸輪，省略多餘的萬象接頭，使模擬更容易

3.輪軸加大，使模擬安插軸更容易

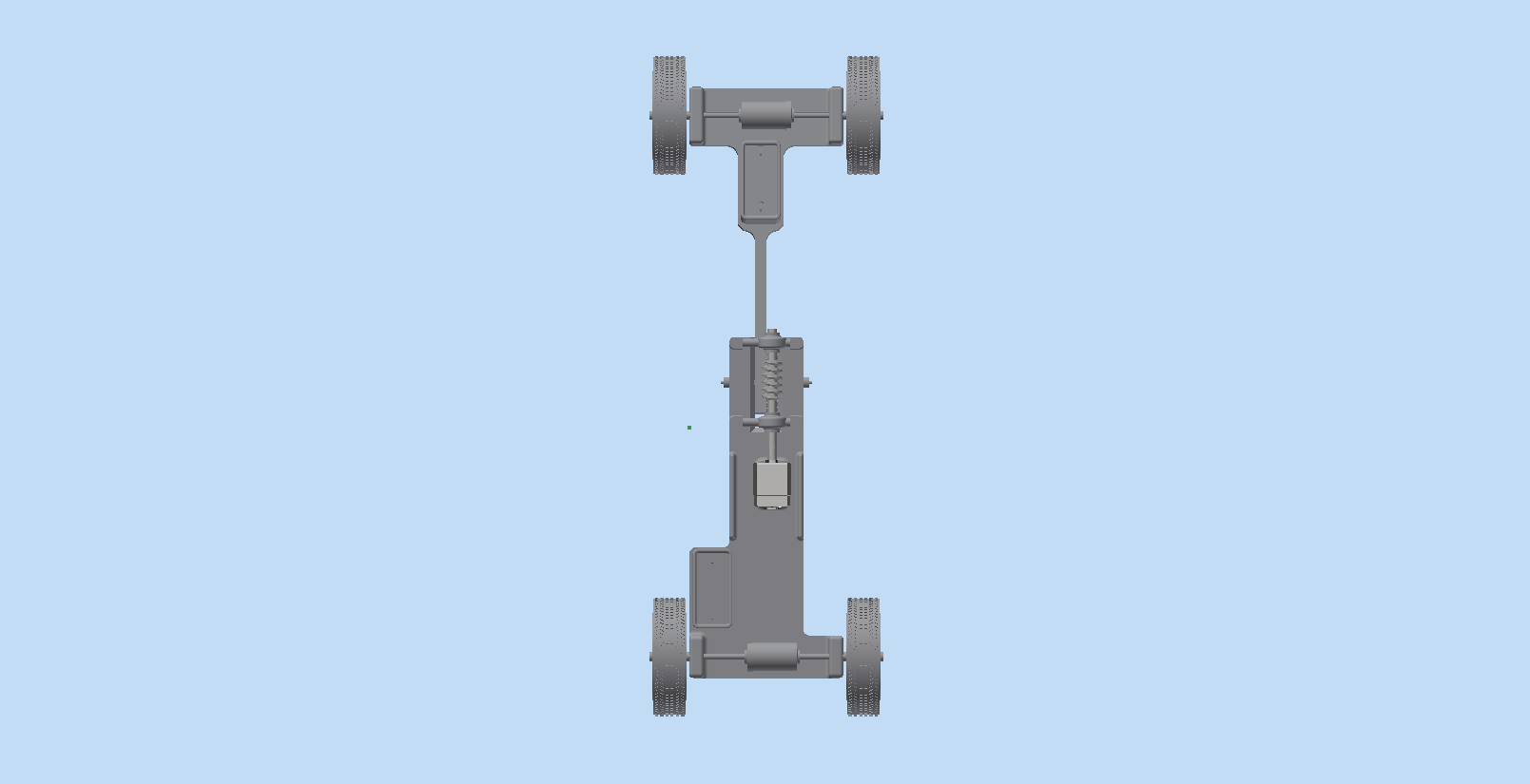

4.更改底板，因應前面所有改動，底板必須符合邏輯的變化

5.將不動零件合併化，原本14件縮減到6件，使模擬大幅度容易

-----------------------------------------------------------------------------------------

零件圖

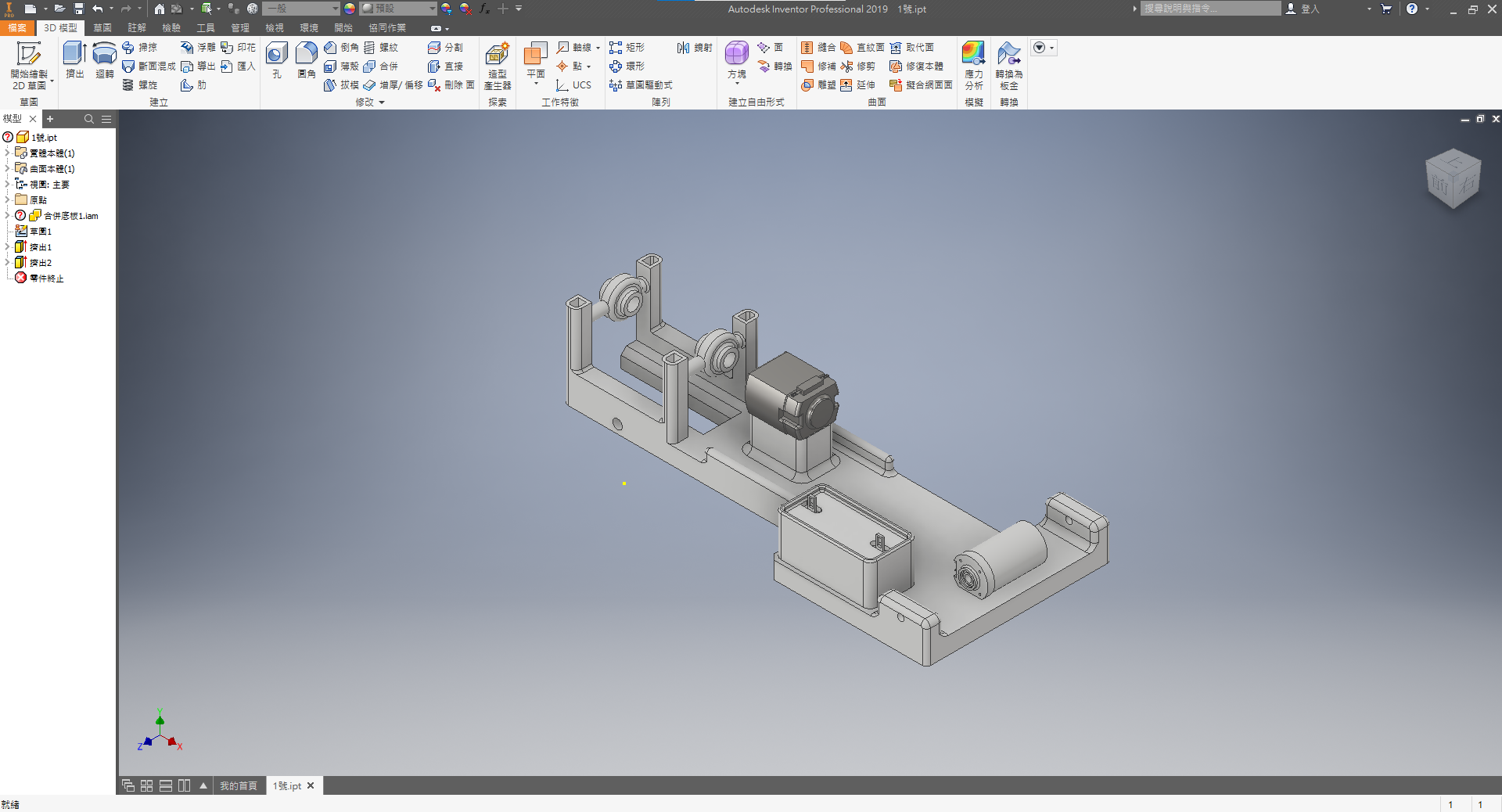

1.組合底板

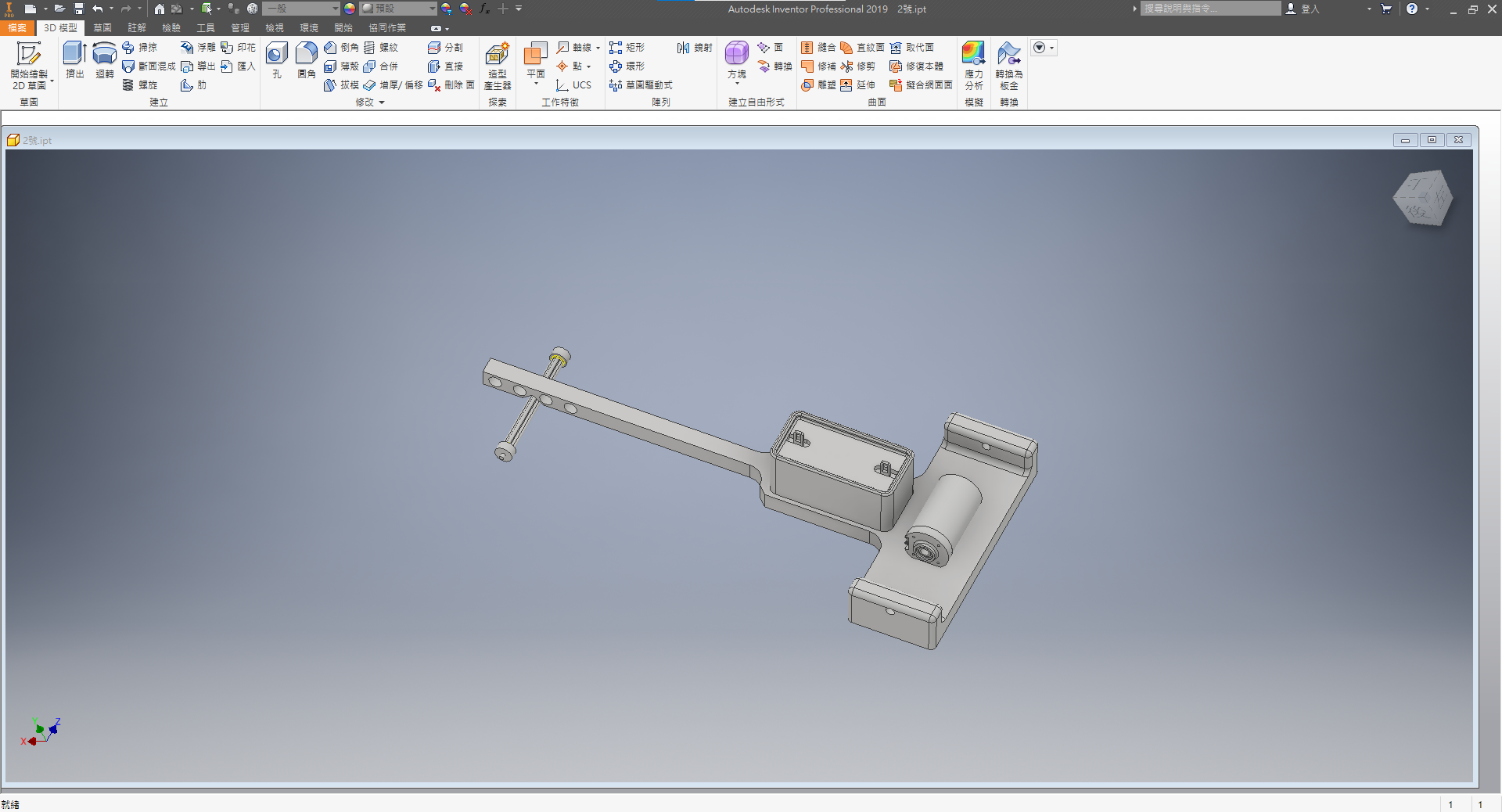

2.組合副底板

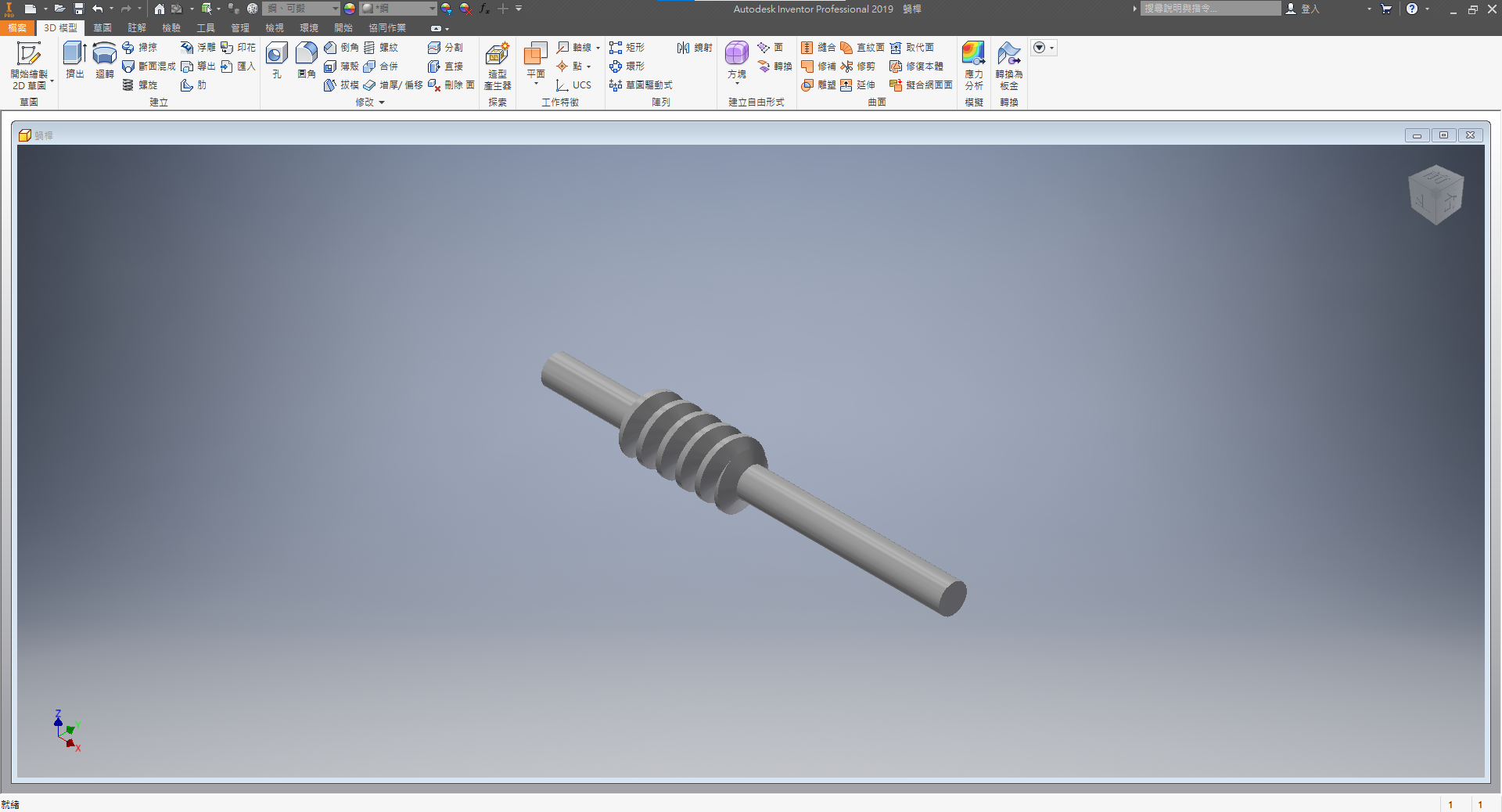

3.蝸桿

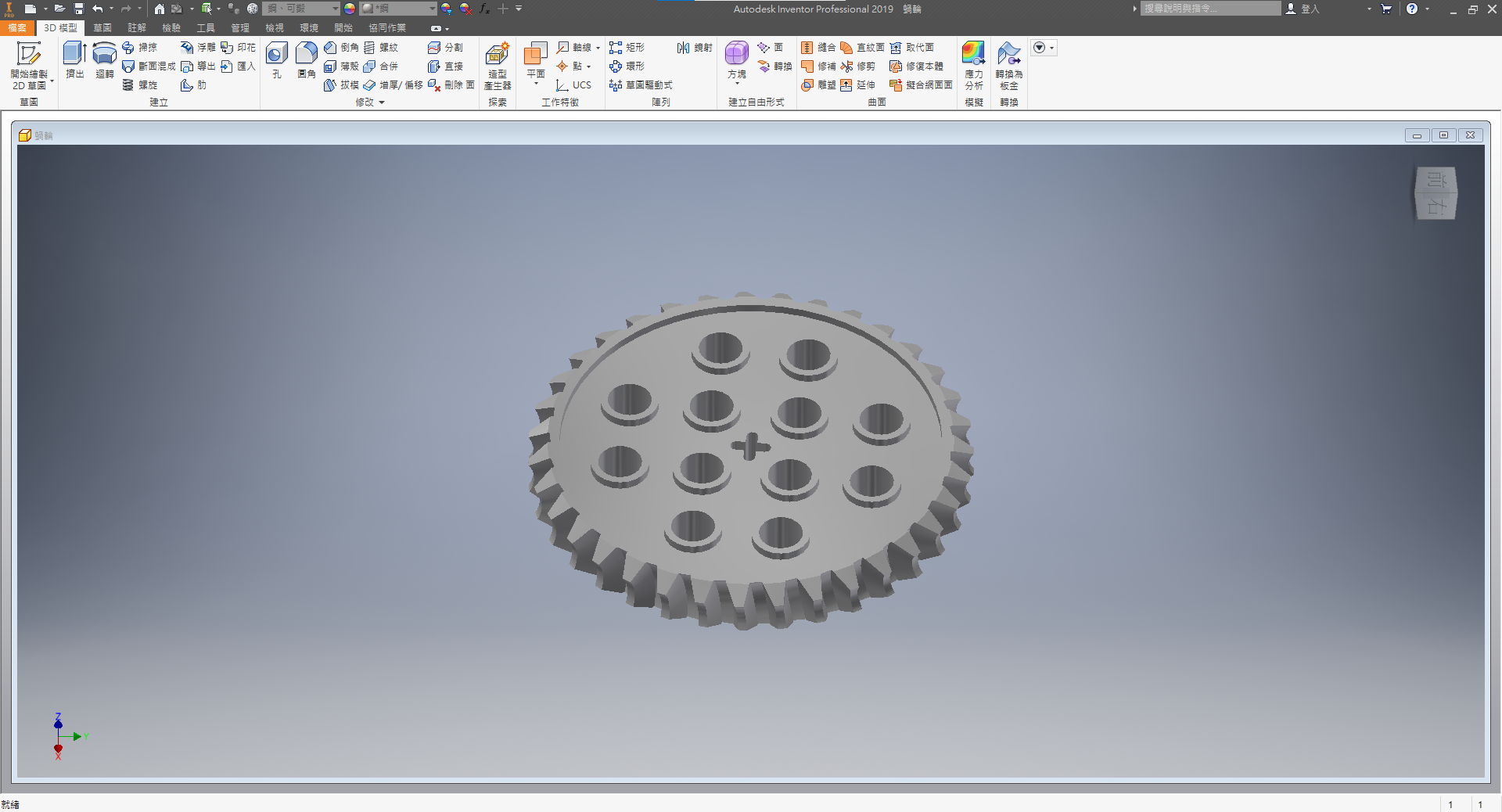

4.蝸輪

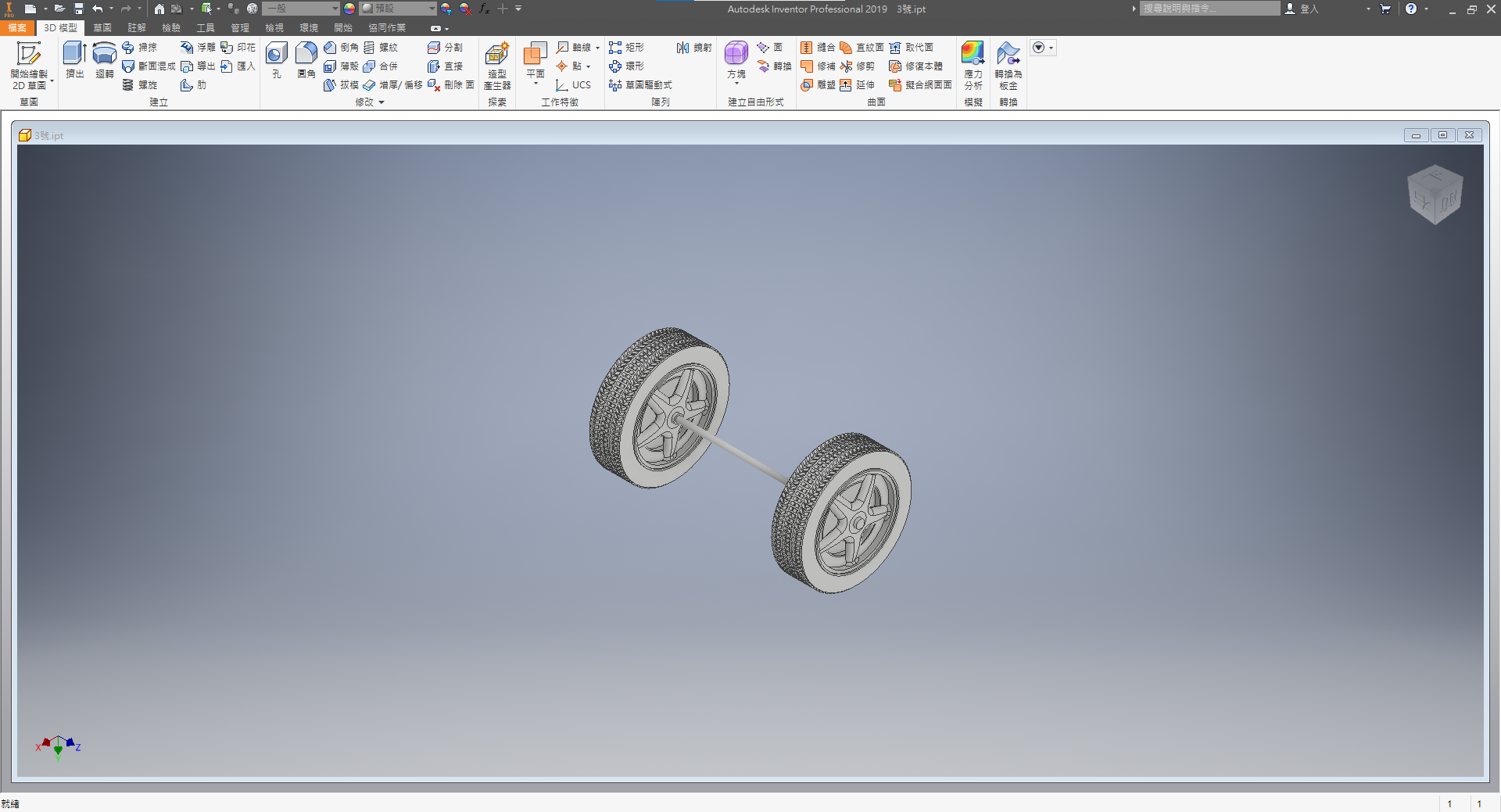

5.輪胎
